CS-H verticale hijsklemmen voor platen tot 50RC (485 HB)
Hijsklemmen voor het veilig transporteren van staalplaten in verticale positie. Minimale belasting 10% van de veilige werklast.
Kenmerken:
- Voorzien van standaard hijsoog, beweegbaar in één richtingen.
- Veiligheidsvergrendeling oefent middels een veer een aanvangskracht op de plaat uit, zodat deze niet uit de klem kan vallen.
- WLL en afmeting van de bekopening zijn duidelijk op de klem aangegeven.
- Veiligheidsfactor van minimaal 5 x WLL.
- Elke klem is 2 x WLL proefbelast.
Toepassing:
Voor het hijsen van stalen platen tot hardheid 50 RC (485 HB). Geschikt voor het hijsen, 180° keren en verticaal transport van stalen platen.
Norm:
EN12100-1/2, EN13155, AS4991, ASME-B30,20

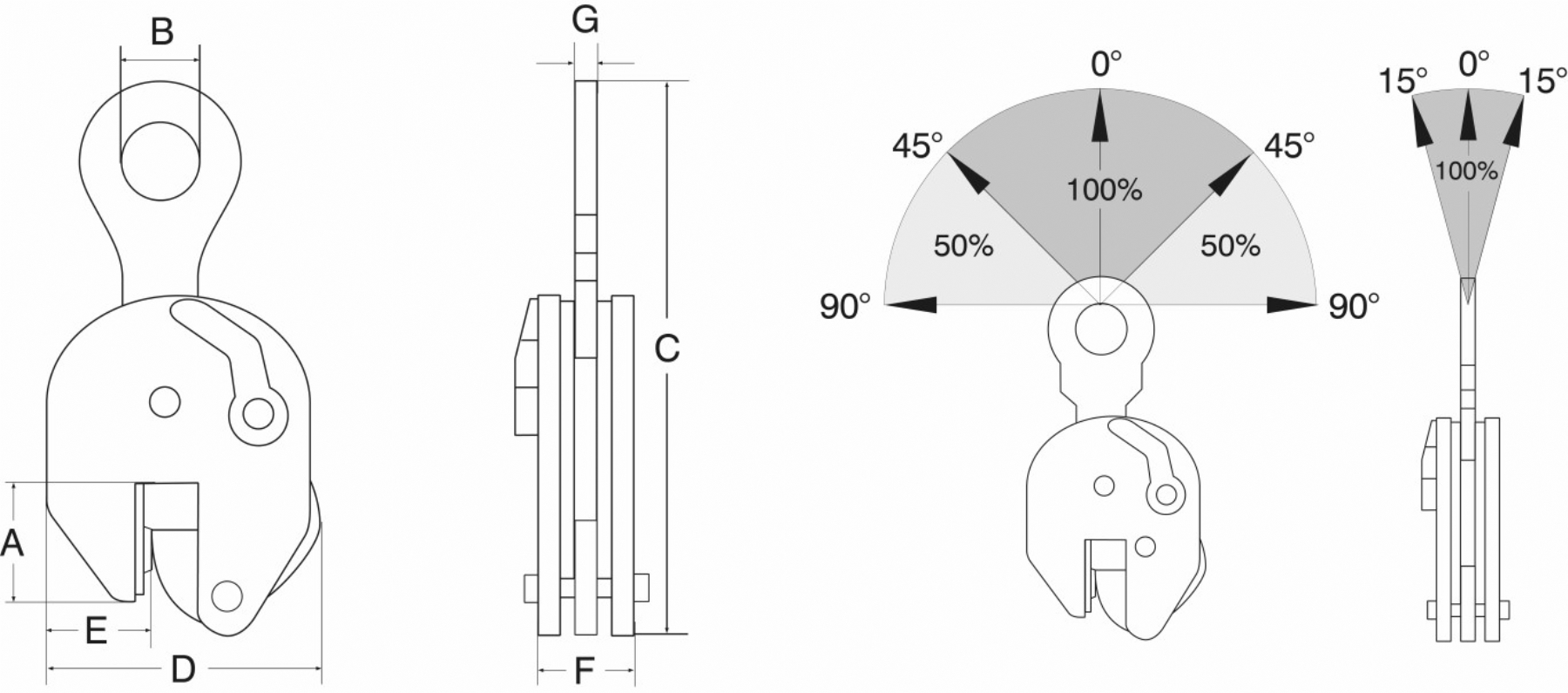

| Type | Veilige werklast (Kg) | Bek-opening (mm) | A (mm) | B (mm) | C (mm) |
| CS-0.75H | 750 | 0-13 | 47 | 30 | 205 |
| CS-1.0H | 1000 | 0-25 | 55 | 45 | 265 |
| CS-2.0H | 2000 | 0-35 | 80 | 65 | 335 |
| CS-3.0H | 3000 | 0-35 | 80 | 65 | 335 |
| CS-4.5H | 4500 | 0-45 | 85 | 70 | 430 |
| CS-6.0H | 6000 | 0-32 | 114 | 75 | 490 |
| Type | D (mm) | E (mm) | F (mm) | G (mm) | Gewicht (Kg) |
| CS-0.75H | 100 | 35 | 37 | 10 | 1.5 |
| CS-1.0H | 142 | 38 | 47 | 15 | 3.6 |
| CS-2.0H | 185 | 55 | 56 | 17 | 6.5 |
| CS-3.0H | 185 | 55 | 56 | 17 | 7 |
| CS-4.5H | 230 | 60 | 77 | 20 | 16 |
| CS-6.0H | 230 | 78 | 78 | 20 | 19 |
