CS verticale hijsklemmen voor platen tot 37RC (345 HB)
Hijsklemmen voor het veilig transporteren van staalplaten in verticale positie. Minimale werklast 10% van de veilige werklast.
Kenmerken:
- Uitgerust met standaard hijsoog, beweegbaar in één richting.
- Veiligheidsvergrendeling oefent middels een veer een aanvangskracht op de plaat uit, zodat deze niet uit de klem kan vallen.
- WLL en afmeting van de bekopening zijn duidelijk op de klem aangegeven.
- Veiligheidsfactor van minimaal 5 x WLL.
- Elke klem is 2x WLL proefbelast.
Toepassing:
Voor het hijsen van stalen platen tot een hardheid 37 RC (345 HB).Geschikt voor het hijsen, 180° keren en verticaal transport van stalen platen.
Norm:
EN12100-1/2, EN13155, AS4991, ASME-B30,20

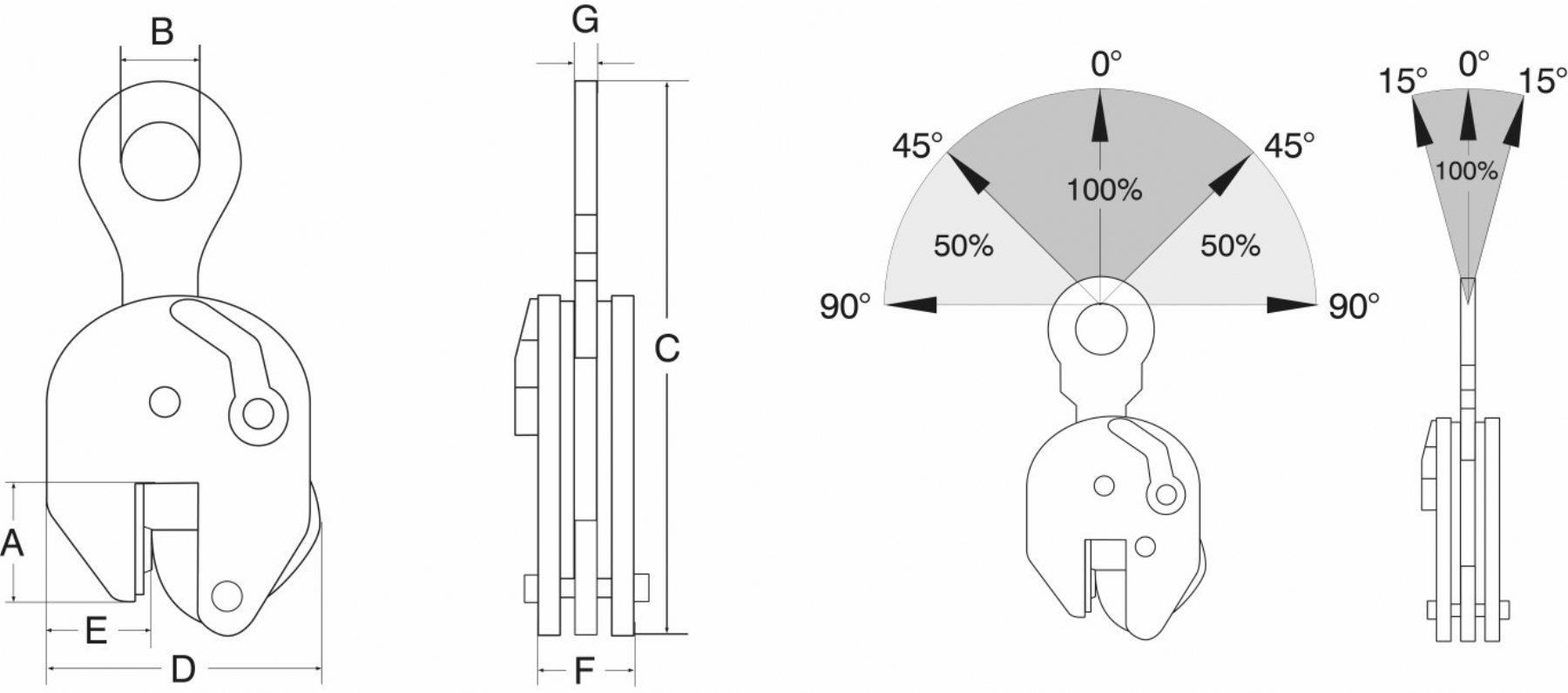

| Type | Veilige werklast (Kg) | Bek-opening (mm) | A (mm) | B (mm) | C (mm) |
| CS-0.75 | 750 | 0-13 | 47 | 30 | 205 |
| CSE-1.0 | 1000 | 0-25 | 55 | 45 | 265 |
| CS-2.0 | 2000 | 0-35 | 80 | 65 | 335 |
| CS-3.0 | 3000 | 0-35 | 80 | 65 | 335 |
| CS-4.0 | 4000 | 0-45 | 85 | 70 | 430 |
| CS-6.0 | 6000 | 0-50 | 114 | 75 | 490 |
| CS-9.0 | 9000 | 0-55 | 112 | 75 | 530 |
| CS-12.0 | 12000 | 0-52 | 148 | 85 | 617 |
| CS-15.0 | 15000 | 0-75 | 159 | 86 | 760 |
| Type | D (mm) | E (mm) | F (mm) | G (mm) | Gewicht (kg) |
| CS-0.75 | 100 | 35 | 37 | 10 | 1.5 |
| CSE-1.0 | 142 | 38 | 47 | 15 | 3.6 |
| CS-2.0 | 185 | 55 | 56 | 17 | 6.5 |
| CS-3.0 | 185 | 55 | 56 | 17 | 7 |
| CS-4.0 | 230 | 60 | 78 | 20 | 16 |
| CS-6.0 | 255 | 78 | 78 | 20 | 20 |
| CS-9.0 | 267 | 70 | 86 | 20 | 26 |
| CS-12.0 | 295 | 100 | 94 | 44 | 42 |
| CS-15.0 | 375 | 135 | 105 | 50 | 71 |
