CU universele hijsklemmen voor platen tot 37RC (345 HB)
Hijsklemmen met universeel hijsoog voor het veilig hijsen en transporteren van staalplaten in verticale positie. Minimale belasting 10% van de veilige werklast.
Kenmerken:
- Voorzien van universeel hijsoog, beweegbaar in twee richtingen.
- Veiligheidsvergrendeling oefent middels een veer een aanvangskracht op de plaat uit, zodat deze niet uit de klem kan vallen.
- WLL en afmeting van de bekopening zijn duidelijk op de klem aangegeven.
- Veiligheidsfactor van minimaal 5 x WLL.
- Elke klem is 2 x WLL proefbelast.
Toepassing:
Voor het hijsen van stalen platen tot hardheid 37 RC (345 HB). Geschikt voor het hijsen, 180° keren en verticaal transport van stalen platen.
Norm:
EN12100-1/2, EN13155, AS4991, ASME-B30,20

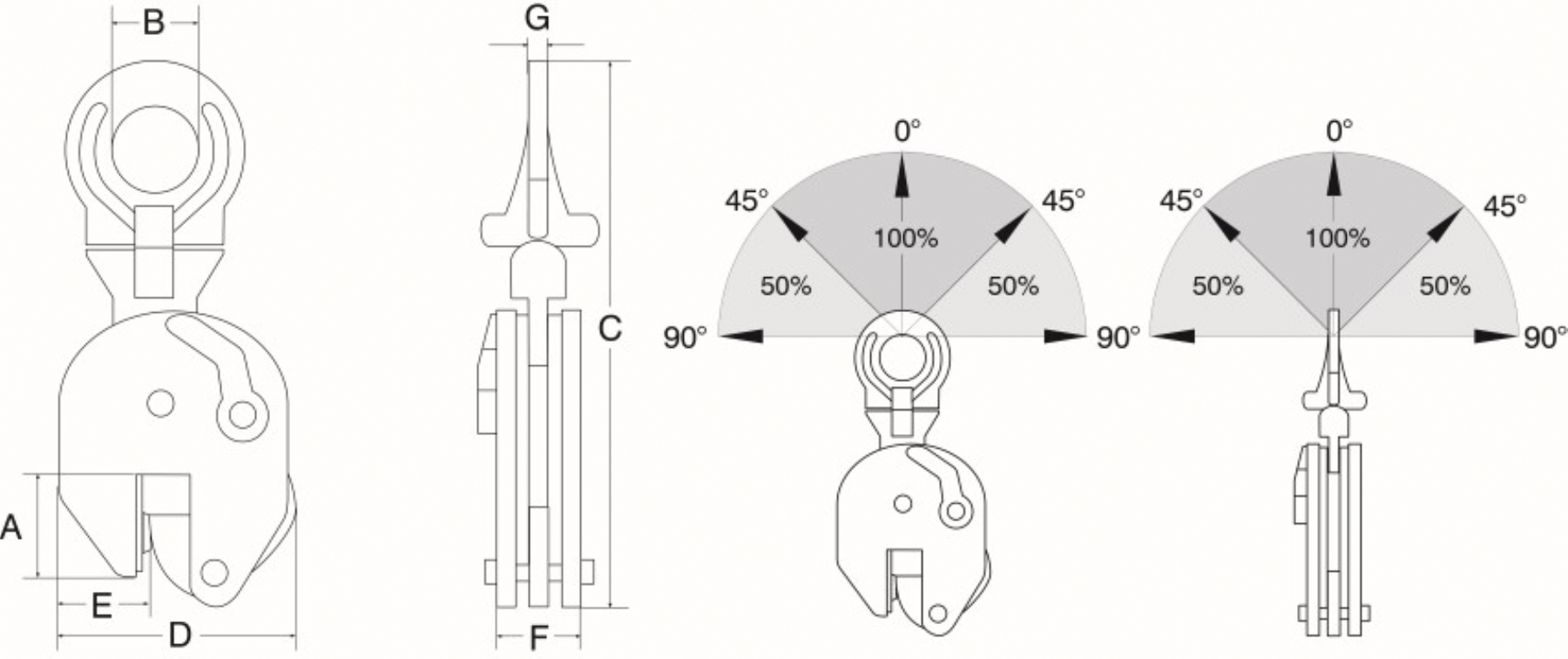

| Artikel nr. | Type | Veilige werklast (kg) | Bek-opening (mm) | A (mm) | B (mm) | C (mm) |
| CU-0.75 | 750 | 0-13 | 47 | 30 | 203 | |
| 5004018 | CUE-1.0 | 1000 | 0-25 | 55 | 50 | 295 |
| 5004019 | CU-2.0 | 2000 | 0-35 | 80 | 70 | 370 |
| 5004020 | CU-3.0 | 3000 | 0-35 | 80 | 70 | 370 |
| 5004021 | CU-4.0 | 4000 | 0-45 | 85 | 70 | 430 |
| 5004022 | CU-6.0 | 6000 | 0-50 | 114 | 78 | 527 |
| 5004023 | CU-9.0 | 9000 | 0-55 | 112 | 78 | 565 |
| 5004024 | CU-12.0 | 12000 | 0-52 | 148 | 85 | 650 |
| 5004025 | CU-15.0 | 15000 | 0-76 | 159 | 85 | 765 |
| Type | D (mm) | E (mm) | F (mm) | G (mm) | Gewicht ( Kg) |
| CU-0.75 | 100 | 35 | 37 | 10 | 1.7 |
| CUE-1.0 | 125 | 38 | 47 | 14 | 3.9 |
| CU-2.0 | 185 | 55 | 56 | 1§ | 7.3 |
| CU-3.0 | 185 | 55 | 56 | 16 | 8 |
| CU-4.0 | 230 | 60 | 78 | 20 | 17 |
| CU-6.0 | 255 | 78 | 78 | 32 | 22 |
| CU-9.0 | 267 | 70 | 86 | 45 | 30 |
| CU-12.0 | 295 | 100 | 94 | 48 | 44 |
| CU-15.0 | 373 | 136 | 106 | 48 | 75 |
