KMGW 2 Extra grote gaffel topschalm samenstel
- Toepassing: Gaffel topschalm twee ingelaste KRW-koppeling
- Breedte ring: 70 – 150 mm
- WLL: 2000 – 26.500 kg
Offerte
Vraag gerust vrijblijvend een offerte aan.
De ketting wordt rechtstreeks in de koppelingring gemonteerd, waardoor een extra verbindingsschakel overbodig is. Dit maakt de masterset met een MW-topring en twee ingelaste KRW-koppelingen bijzonder geschikt voor het samenstellen van tweesprong-kettingsamenstellingen (II-sprong) binnen het geassembleerde systeem.
Dankzij de extra grote inwendige afmetingen van de topring is het systeem ook geschikt voor gebruik met een grotere kraanhaak. Montage en demontage kunnen eenvoudig en snel worden uitgevoerd door een vakbekwaam persoon, zonder speciaal gereedschap.
De set wordt standaard geleverd met CE-markering en een volledige gebruikshandleiding en is vervaardigd volgens EN 818-4 met mechanische waarden overeenkomstig G10.
Koppelbout en borgpen zijn verkrijgbaar als KBSW-reserveonderdelenset.
| Code | Limiet werklast 0°-45° (kg) | Limiet werklast 45°-60° (kg) | For chain diameter | Past op enkele haak volgens DIN 15401 nr. | Past op enkele haak volgens DIN 15401 nr. |
| (mm) | 2000 | 1400 | 6 | 4 | 5 |
| KMGW 2-7 | 2650 | 1900 | 7 | 5 | 6 |
| KMGW 2-8 | 3550 | 2500 | 8 | 6 | 8 |
| KMGW 2-10 | 5600 | 4000 | 10 | 10 | 12 |
| KMGW 2-13 | 9500 | 6700 | 13 | 10 | 12 |
| KMGW 2-16 | 14000 | 10000 | 16 | 12 | 16 |
| KMGW 2-19/20 | 20000 | 14000 | 19 | 20 | 25 |

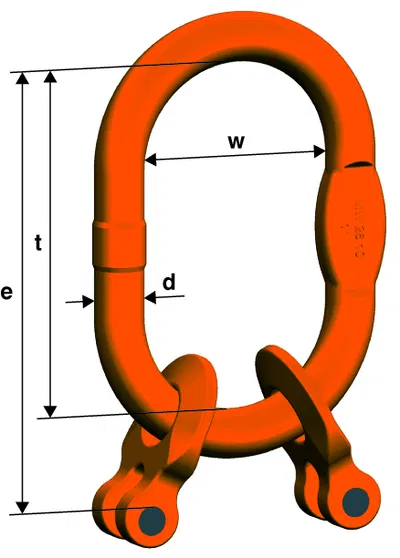

| Code | e (mm) | d (mm) | t (mm) | w (mm) | s (mm) | t1 (mm) | Gewicht (kg/pc.) |
| KMGW 2-6 | 151 | 14 | 120 | 70 | 10 | 31 | 0,69 |
| KMGW 2-7 | 183 | 16 | 140 | 80 | 13 | 43 | 1,13 |
| KMGW 2-8 | 203 | 19 | 160 | 95 | 14 | 43 | 1,58 |
| KMGW 2-10 | 222 | 23 | 170 | 105 | 17 | 52 | 2,54 |
| KMGW 2-13 | 254 | 27 | 190 | 110 | 20 | 64 | 4,32 |
| KMGW 2-16 | 305 | 33 | 230 | 130 | 26 | 75 | 8,47 |
| KMGW 2-19/20 | 369 | 38 | 275 | 150 | 29 | 94 | 12,14 |
