KMGW 4 Extra grote gaffel topschalm samenstel
- Toepassing: VMW-topring voor viersprongtoepassingen, met vier ingelaste KRW-koppelingen
- Breedte ring: 95 – 250 mm
- WLL: 3.000 – 40.000 kg
Offerte
Vraag gerust vrijblijvend een offerte aan.
Deze gaffel-masterset is vervaardigd volgens EN 818-4 met mechanische waarden overeenkomstig G10 en bestaat uit de vergrote VMW-topring voor viersprongtoepassingen (IV-sprong) en vier ingelaste KRW-koppelingen.
De masterset is ideaal voor het samenstellen van viersprong-kettingsamenstellingen binnen het geassembleerde systeem. De ketting kan door een vakbekwaam persoon rechtstreeks in de koppelingen worden gemonteerd, zonder speciaal gereedschap. Ook demontage verloopt eenvoudig.
Dankzij de vergrote inwendige afmetingen van de topring is dit product geschikt voor gebruik met een grotere kraanhaak. De koppelpen en borgpen zijn verkrijgbaar als KBSW-reserveonderdelensets.
De set wordt geleverd met CE-markering en een volledige gebruikshandleiding.
| Code | Limiet werklast 0°-45° (kg) | Limiet werklast 45°-60° (kg) | For chain diameter | Past op enkele haak volgens DIN 15401 nr. | Past op enkele haak volgens DIN 15401 nr. |
| KMGW 4-6 | 3,000 | 2,120 | 6 | 6 | 8 |
| KMGW 4-7 | 4,000 | 2,800 | 7 | 10 | 12 |
| KMGW 4-8 | 5,300 | 3,750 | 8 | 10 | 12 |
| KMGW 4-10 | 8,000 | 6,000 | 10 | 10 | 12 |
| KMGW 4-13 | 14,000 | 10,000 | 13 | 12 | 16 |
| KMGW 4-16 | 21,200 | 15,000 | 16 | 20 | 25 |
| KMGW 4-19/20 | 30,000 | 21,200 | 19 | 50 | 63 |
| KMGW 4-22 | 40,000 | 28,000 | 22 | 50 | 63 |

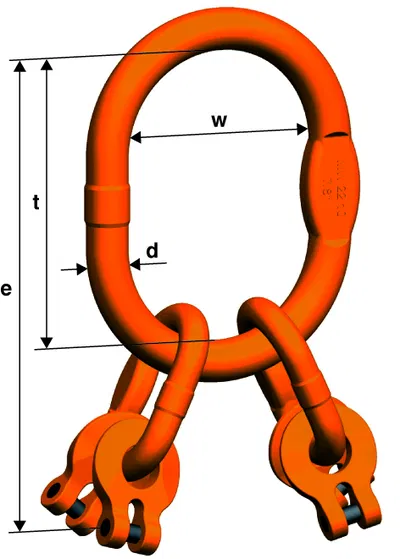

| Code | e (mm) | d (mm) | t (mm) | w (mm) | s (mm) | t1 (mm) | Gewicht (kg/pc.) |
| KMGW 4-6 | 245 | 19 | 160 | 95 | 14 | 85 | 1.94 |
| KMGW 4-7 | 283 | 23 | 170 | 105 | 17 | 113 | 3.30 |
| KMGW 4-8 | 283 | 23 | 170 | 105 | 17 | 114 | 3.36 |
| KMGW 4-10 | 327 | 27 | 190 | 110 | 20 | 137 | 5.55 |
| KMGW 4-13 | 409 | 33 | 230 | 130 | 26 | 179 | 11.15 |
| KMGW 4-16 | 490 | 38 | 275 | 150 | 29 | 215 | 17.67 |
| KMGW 4-19/20 | 594 | 56 | 350 | 250 | 46 | 244 | 37.62 |
| KMGW 4-22 | 622 | 56 | 350 | 250 | 46 | 272 | 46.02 |
