LXKW 4 Clevis master set
- Toepassing: Gaffel-masterset voor viersprong-kettingsamenstellingen
- Breedte ring: 180 mm
- WLL: 3.000 – 21.200 kg
Offerte
Vraag gerust vrijblijvend een offerte aan.
Kenmerken:
Deze viersprong gaffel-masterset is ontworpen voor het samenstellen van viersprong-kettingsamenstellingen (IV-sprong). De ketting kan rechtstreeks in de koppeling van het verkortelement worden gemonteerd.
De topring is geschikt voor kraanhaken tot maat 25 volgens DIN 15401 en tot maat 32 volgens DIN 15402. Een volledige gebruikshandleiding begeleidt de vakbekwaam persoon bij de montage van de set, zonder dat speciaal gereedschap nodig is.
De set is vervaardigd volgens EN 818-4 met mechanische waarden overeenkomstig G10 en wordt dankzij de grote topring vaak toegepast op mobiele kranen.
CE-markering en BG-goedkeuring maken standaard deel uit van het programma. De koppelpen en borgpen zijn verkrijgbaar als KBSW-reserveonderdelenset.
| Code | Limiet werklast 0°-45° (kg) | Limiet werklast 45°-60° (kg) | Past op enkele haak volgens DIN 15401 nr. | Past op enkele haak volgens DIN 15401 nr. |
| LXKW 4-6 | 3,000 | 2,120 | 25 | 32 |
| LXKW 4-8 | 5,300 | 3,750 | 25 | 32 |
| LXKW 4-10 | 8,000 | 6,000 | 25 | 32 |
| LXKW 4-13 | 14,000 | 10,000 | 25 | 32 |
| LXKW 4-16 | 21,200 | 15,000 | 25 | 32 |

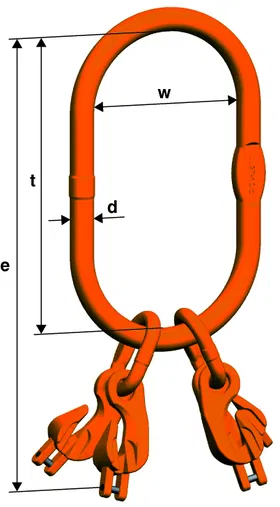

| Code | e (mm) | d (mm) | t (mm) | w (mm) | s (mm) | t1 (mm) | Gewicht (kg/pc.) |
| LXKW 4-6 | 478 | 23 | 340 | 180 | 17 | 138 | 4.38 |
| LXKW 4-8 | 532 | 27 | 340 | 180 | 20 | 192 | 7.71 |
| LXKW 4-10 | 586 | 33 | 340 | 180 | 27 | 246 | 12.88 |
| LXKW 4-13 | 658 | 40 | 340 | 180 | 29 | 318 | 24.37 |
| LXKW 4-16 | 715 | 40 | 340 | 180 | 29 | 375 | 34.53 |
