MW - Topschalm
- Type: Gebruikt als masterlink voor I-leg- en II-leg slings
- Diameter: 65 – 250mm
- WLL: 1.400 tot 40.000 kg
- Varia: Extra grote binnenafmetingen, ook ideaal voor grotere haken.
Offerte
Vraag gerust vrijblijvend een offerte aan.
Voor de vervaardiging van kettingstroppen in het Connex- of gelaste systeem.
Eveneens geschikt als bovenring (masterlink) voor 1- en 2-sprongstroppen, maar voor 3- en 4-sprongstroppen uitsluitend in combinatie met BW-overgangsringen als VMW-viersprongset. De ring kan ook worden gebruikt als eindring.
De inwendige afmetingen zijn groter dan die van de AW-bovenring, waardoor deze geschikt is voor grotere kraanhaken of speciale haken. Zie de onderstaande tabel voor de maximale kraanhaakafmetingen volgens DIN 15401 en DIN 15402. Het afgeplatte gedeelte biedt universele aansluitmogelijkheden.
Vervaardigd volgens EN 1677-4 met mechanische waarden volgens G10. Voorzien van CE-markering en een volledige gebruikshandleiding.
| Code | Laad capaciteit 0°-45° (kg) | Past op enkele haak volgens DIN 15401 nr. | Past op dubbele haak volgens DIN 15402 nr. | For 1-leg slings | For 2-leg slings |
| MW 10 | 1400 | 2,5 | 4 | 5 | 5 |
| MW 13 | 2300 | 4 | 5 | 6+7 | 6 |
| MW 16 | 3200 | 5 | 6 | 8 | 7 |
| MW 18 | 4200 | 6 | 8 | 10 | 8 |
| MW 22 | 6700 | 10 | 12 | 13 | 10 |
| MW 26 | 10100 | 10 | 12 | 16 | 13 |
| MW 32 | 16000 | 12 | 16 | 19 | 16 |
| MW 36 | 21200 | 20 | 25 | 22 | 19 |
| MW 56 | 40000 | 50 | 63 | 32 | 26 |

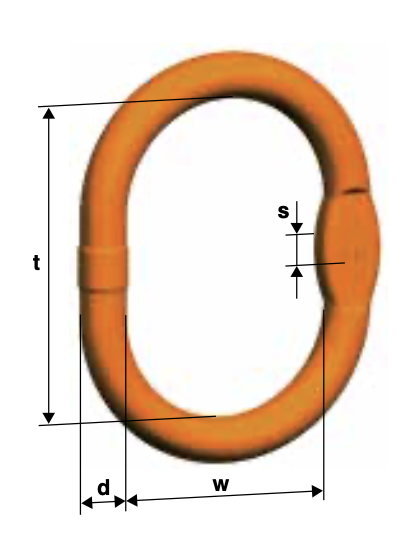

| Code (mm) | d (mm) | t (mm) | w (mm) | s (mm) | Gewicht (kg/pc.) |
| MW 10 | 11 | 90 | 65 | 10 | 0,22 |
| MW 13 | 14 | 120 | 70 | 10 | 0,43 |
| MW 16 | 16 | 140 | 80 | 13 | 0,70 |
| MW 18 | 19 | 160 | 95 | 14 | 1,07 |
| MW 22 | 23 | 170 | 105 | 17 | 1,69 |
| MW 26 | 27 | 190 | 110 | 20 | 2,63 |
| MW 32 | 33 | 230 | 130 | 26 | 4,75 |
| MW 36 | 38 | 275 | 150 | 29 | 7,10 |
| MW 56 | 56 | 350 | 250 | 46 | 21,98 |
