PLDW - Draaibaar hijsoog

Toepassing: Hijsoog 360° draaibaar / 180° beweegbaar, ideaal voor montage
Diameter: 30 – 90 mm
WLL: 300 – 55.000 kg

Offerte

Vraag gerust vrijblijvend een offerte aan.

Kenmerken:

Draaibaar onder belasting: Dankzij een kogellager 360° roteerbaar, zelfs onder last
Grote bewegingsvrijheid: Hijsoog is 180° zwenkbaar voor optimale positionering
Maximale veiligheid: 4-voudige veiligheidsfactor tegen breuk in alle richtingen
100% scheurgeteste schroef: Speciale bout volledig crack-tested, corrosiebeschermd en gemarkeerd met WLL en draadmaat
Ruime ringopening: Ring is breed genoeg voor ook grotere haken
Hoger draagvermogen verticaal: Verhoogde WLL bij verticale belasting
Zeer sterke bout: Sterkteklasse 12.9 voor de PLDW-schroef
Uitgebreid leverbaar: Metrische of UNC-draad tot M100 of WLL 60.000 kg
Traceerbaarheid: Elk hijspunt heeft een individueel serienummer
Optioneel: Leverbaar met peTAG (NFC-chip) of PIP (kleurmarkering)

De pewag winner profilift Delta (PLDW) is een hoogwaardig hijspunt met kogellager, waardoor het oog volledig 360° kan draaien, zelfs wanneer het belast is. Het hijsoog zelf is 180° beweegbaar, wat een perfecte uitlijning met de trekrichting mogelijk maakt en zijdelingse spanningen minimaliseert.

De speciale schroef is 100% getest op scheuren, voorzien van corrosiebescherming en duidelijk gemarkeerd met werklastlimiet (WLL) en draadmaat. Elke PLDW is bovendien voorzien van een serienummer, zodat identificatie, traceerbaarheid en periodieke inspectie eenvoudig verlopen. De ringopening is extra breed, zodat ook grotere hijshaken probleemloos passen. Daarnaast liggen de werklastlimieten hoger bij verticale belasting, wat de Delta-lijn bijzonder geschikt maakt voor zware, rechtlijnige hijstoepassingen.

Aantal strengen			1	1	2	2	2	2	3+4	3+4	2	3+4
Hellingshoek			0°	90°	0°	90°	0°-45°	45°-60°	0°-45°	45°-60°	asymm	asymm
Code	Thread (mm)	Koppel (Nm)	Maximale werklast (G) (kg)
PLDW 0,3t	M8	10	600	300	1200	600	400	300	600	400	300	300
PLDW 0,5t	M10	10	1200	500	2400	1000	700	500	1000	750	500	500
PLDW 0,7t	M12	15	1800	700	3600	1400	950	700	1400	1000	700	700
PLDW 1t	M14	25	2400	1000	4800	2000	1400	1000	2100	1500	1000	1000
PLDW 1,5t	M16	30	2800	1500	5600	3000	2100	1500	3100	2200	1500	1500
PLDW 1,5t	M18	40	2800	1500	5600	3000	2100	1500	3100	2200	1500	1500
PLDW 1,8t	M20	80	2800	1800	5600	3600	2500	1800	3800	2700	1800	1800
PLDW 2,5t	M20	80	5000	2500	10000	5000	3500	2500	5300	3500	2500	2500
PLDW 3,5t	M24	150	5000	3500	10000	7000	4900	3500	7400	5200	3500	3500
PLDW 4t	M24	150	7000	4000	14000	8000	5500	4000	8400	6000	4000	4000
PLDW 5,3t	M30	230	7000	5300	14000	10600	7400	5300	11200	7900	5300	5300
PLDW 6,7t	M30	230	10000	6700	20000	13400	9400	6700	14200	10000	6700	6700
PLDW 8t	M36	450	12500	8000	25000	16000	11200	8000	16800	12000	8000	8000
PLDW 10t	M42	600	16000	10000	32000	20000	14000	10000	21000	15000	10000	10000
PLDW 12t	M45	600	16000	12000	32000	24000	16900	12000	25400	18000	12000	12000
PLDW 13t	M48	600	16000	13000	32000	26000	18300	13000	27500	19500	13000	13000
PLDW 13t	M52	600	16000	13000	32000	26000	18300	13000	27500	19500	13000	13000
PLDW 20t	M52	700	25000	20000	50000	40000	28200	20000	42400	30000	20000	20000
PLDW24t	M56	800	28000	24000	56000	48000	33900	24000	50900	36000	24000	24000
PLDW 25t	M64	800	28000	25000	56000	50000	35300	25000	53000	37500	25000	25000
PLDW 40	M72	1200	60000	40000	120000	80000	56500	40000	84800	60000	40000	40000
PLDW 45t	M80	1400	60000	45000	120000	90000	63600	45000	95400	67500	45000	45000
PLDW 55t	M90	1500	60000	55000	120000	110000	77700	55000	116600	82500	55000	55000
PLDW 55t	M100	1600	60000	55000	120000	110000	77700	55000	116600	82500	55000	55000

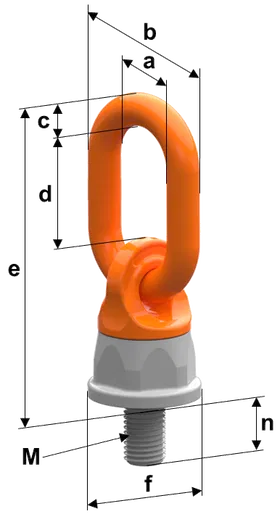

PLDW Masskizze 2024 2 Trans 05513B2E1528

Code	Thread (mm)	WLL	a (mm)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)	n (mm)	n max (mm)	(mm)	Weight (kg/unit)
PLDW 0,3 t	M8	300	30	56	13	38	110	38	20	180	34	0,44
PLDW 0,5 t	M10	500	30	56	13	38	110	38	20	180	34	0,45
PLDW 0,7 t	M12	700	35	61	13	48	115	38	22	200	34	0,48
PLDW 1 t	M14	1000	35	61	13	48	115	38	22	200	34	0,49
PLDW 1,5 t	M16	1500	35	61	13	48	115	38	24	250	34	0,51
PLDW 1,8 t	M20	1800	35	61	13	48	115	38	30	–	34	0,52
PLDW 2,5 t	M20	2500	35	67	16	55	147	55	33	250	–	1,1
PLDW 3,5 t	M24	3500	35	67	16	55	147	55	30	250	46	1,1
PLDW 4 t	M24	4000	40	74	17	66	165	63	40	300	46	1,5
PLDW 5,3 t	M30	5300	40	74	17	66	165	63	35	300	50	1,5
PLDW 6,7 t	M30	6700	50	96	23	70	185	72	40	300	50	2,6
PLDW 8 t	M36	8000	50	96	23	91	233	92	55	300	60	4,3
PLDW 10 t	M42	10000	65	119	27	91	237	92	50	300	75	5,1
PLDW 12 t	M45	12000	65	119	27	91	237	92	68	300	75	5,2
PLDW 13 t – M48	M48	13000	65	119	27	116	262	92	75	–	75	5,4
PLDW 13 t – M52	M52	13000	65	119	27	116	262	92	68	300	75	5,4
PLDW 24 t	M56	24000	70	136	33	105	292	110	84	300	95	10,2
PLDW 25 t	M64	25000	70	136	33	105	292	110	96	300	95	11
PLDW 40 t	M72	40000	90	180	45	130	386	170	110	500	145	29
PLDW 45 t	M80	45000	90	180	45	130	386	170	120	500	145	30
PLDW 55 t – M90	M90	55000	90	180	45	130	386	170	135	500	145	32
PLDW 55 t – M100	M100	55000	90	180	45	130	386	170	150	500	145	35
