RGL tandwiellier met vrijloopsysteem
De handaangedreven RGL tandwiellieren kenmerken zich door een robuuste bouw en voldoen aan de constructie- en veiligheidsvoorschriften volgens DIN 15020.
Kenmerken:
- Constructie volgens DIN 15020.
- Geremde uitvoering met dubbel palsysteem.
- Slinger is in lengte verstelbaar.
- Trommel en assen zijn gelagerd.
- Vrijloop, middels afgeschermd palsysteem.
- Poedercoating RAL 2004.
Standaard levering:
Exclusief staalkabel.
Norm:
EN12100-1/2, EN13157
Optie:
Staalkabel op aanvraag.
| Artikel nr. | Type | Hijskracht 1e laag (Kg) | Hijskracht laatste laag (Kg) | Slingerlengte (mm) | Kabelberging (m) | Kabel-diameter (mm) | overbrenging | Gewicht (Kg) |
| 5007106 | RGL-150 | 150 | 45 | 250/100 | 22 | 4 | 2.84:1 | 9,2 |
| 5007107 | RGL-300 | 300 | 100 | 250/100 | 30 | 5 | 6.67:1 | 16,5 |
| 5007108 | RGL-500 | 500 | 300 | 250/100 | 30 | 6 | 7.75:1 | 18,5 |

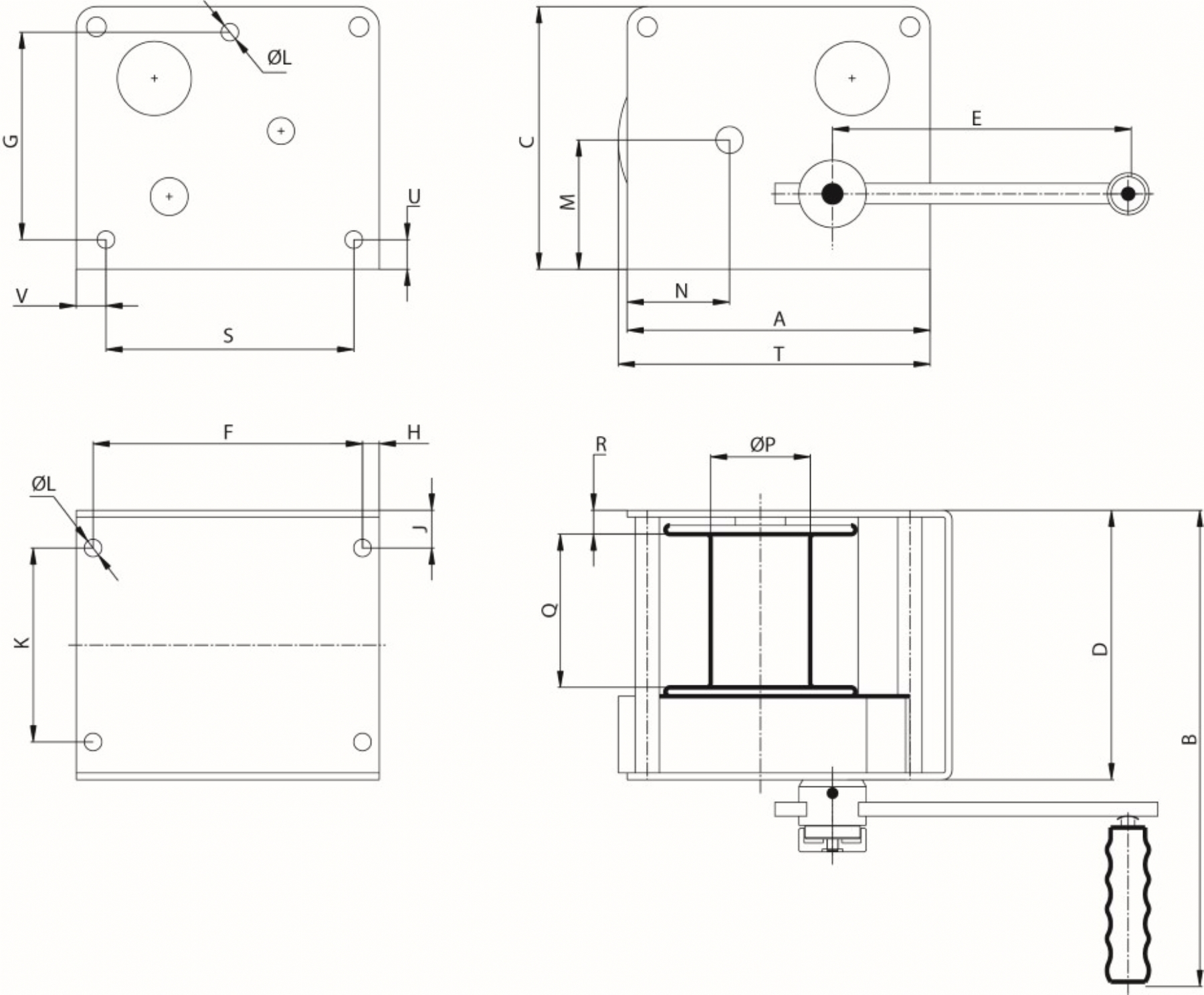

| Type | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | H (mm) | J (mm) | K (mm) |
| RGL-150 | 180 | 324 | 150 | 150 | 154 | 102 | 13 | 18 | 144 |
| RGL-300 | 225 | 390 | 195 | 200 | 200 | 154 | 12,5 | 28 | 144 |
| RGL-500 | 242 | 380 | 200 | 200 | 200 | 154 | 21 | 28 | 144 |
| Type | L (mm) | M (mm) | N (mm) | P (mm) | Q (mm) | R (mm) | S (mm) | T (mm) | U (mm) | V (mm) |
| RGL-150 | 7 x 9 | 70 | 66,4 | 55 | 77,3 | 18 | 132 | 177 | 18 | 24 |
| RGL-300 | 13 | 96 | 76 | 62 | 107 | 25 | 184 | 235 | 22,5 | 20 |
| RGL-500 | 7 x 13 | 102,7 | 83 | 74 | 107 | 24,5 | 184 | 251 | 22 | 29 |
