RWL wormwiellier met vrijloopsysteem
De handaangedreven RWL tandwiellieren kenmerken zich door een robuuste bouw en voldoen aan de constructie- en veiligheidsvoorschriften volgens DIN 15020.
Kenmerken:
- Constructie volgens DIN 15020.
- Geremde uitvoering.
- Slinger is in lengte verstelbaar.
- Trommel en assen zijn gelagerd.
- Vrijloop, middels afgeschermd palsysteem.
- Poedercoating RAL2004.
Standaard levering:
Exclusief staalkabel.
Optie:
Staalkabel op aanvraag.
Norm:
EN12100-1/2, EN13157
| Artikel nr. | Type | Hijskracht 1e laag (kg) | Hijskracht laatste laag (kg) | Slinger-lengte (mm) | Kabelberging (m) | Kabel-diameter (mm) | Overbrenging | Gewicht (kg) |
| 5007209 | RWL-250 | 250 | 75 | 250/100 | 20 | 5 | 15:1 | 11 |
| 5007210 | RWL-500 | 500 | 300 | 250/100 | 30 | 6 | 24:1 | 17 |
| 5007211 | RWL-1000 | 1000 | 550 | 350/100 | 35 | 10 | 26:1 | 36 |

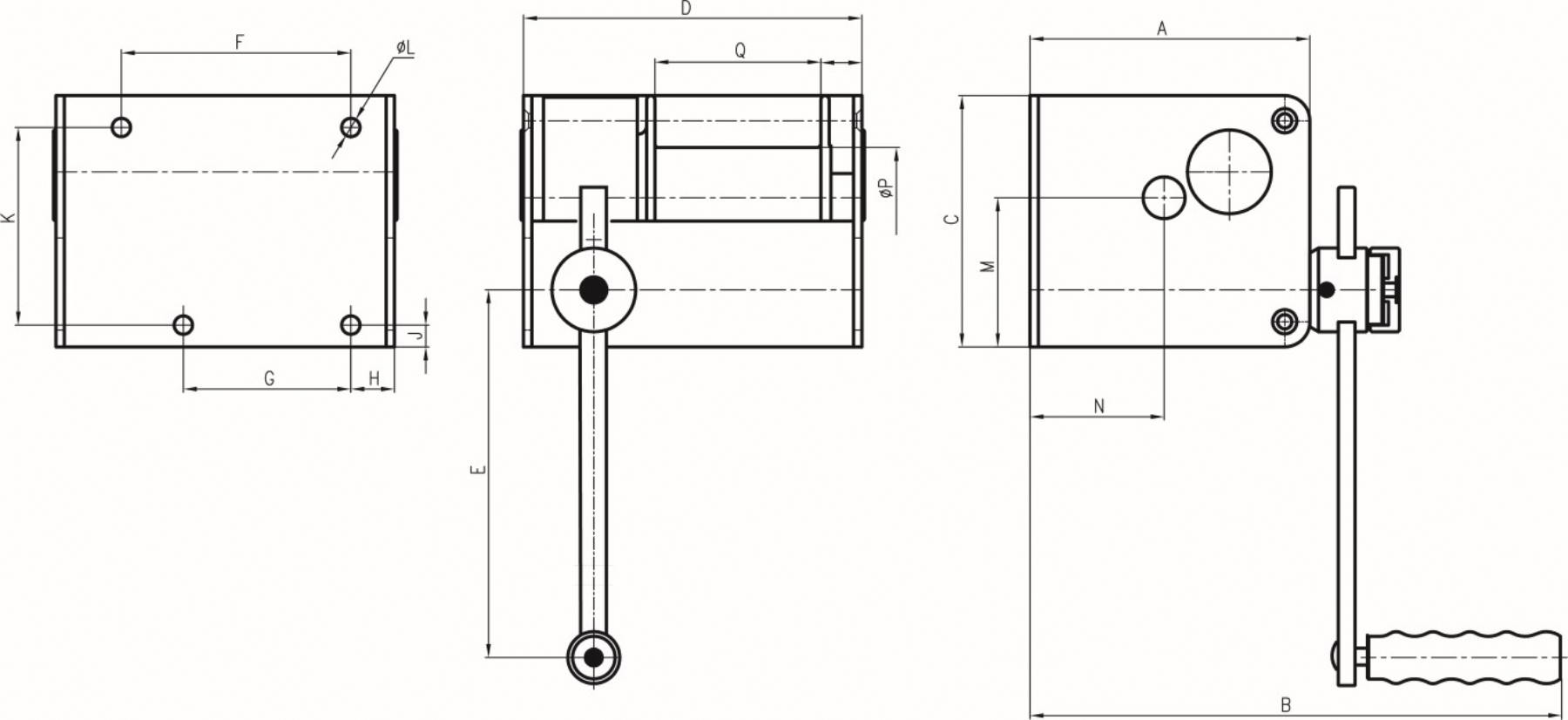

| Type | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | H (mm) |
| RWL-250 | 167 | 332 | 150 | 202 | 137 | 100 | 26 |
| RWL-500 | 195 | 367 | 190 | 260 | 182 | 132 | 33 |
| RWL-1000 | 295 | 490 | 300 | 300 | 167 | 167 | 32 |
| Type | J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | Q (mm) | R (mm) |
| RWL-250 | 13 | 118 | 11 | 89 | 80 | 99 | 24,5 |
| RWL-500 | 18 | 142 | 13 | 111,5 | 94 | 146 | 32 |
| RWL-1000 | 21 | 250 | 17 | 180,5 | 136 | 158 | 33 |
