VMW Extra Grote Topschalm Viersprong
- Type: VMW Grote Viersprong Topschalm
- Diameter: 95 – 250mm
- WLL: 4.200 tot 40.000 kg
- Varia: Ideaal als verbindingsschakels voor rondstroppen
Offerte
Vraag gerust vrijblijvend een offerte aan.
Voor de vervaardiging van kettingstroppen in het Connex- of gelaste systeem.
Eveneens geschikt als bovenring (masterlink) voor 1- en 2-sprongstroppen, maar voor 3- en 4-sprongstroppen uitsluitend in combinatie met BW-overgangsringen als VMW-viersprongset. De ring kan ook worden gebruikt als eindring.
De inwendige afmetingen zijn groter dan die van de AW-bovenring, waardoor deze geschikt is voor grotere kraanhaken of speciale haken. Zie de onderstaande tabel voor de maximale kraanhaakafmetingen volgens DIN 15401 en DIN 15402. Het afgeplatte gedeelte biedt universele aansluitmogelijkheden.
Vervaardigd volgens EN 1677-4 met mechanische waarden volgens G10. Voorzien van CE-markering en een volledige gebruikshandleiding.
Echte kracht voor jouw last.
Dit krachtige pakket wordt geleverd met CE-markering en een volledige gebruikshandleiding.
Een afgeplatte sectie op de overgangsringen zorgt voor extra, universele aansluitmogelijkheden (afmetingen zijn te vinden bij het product “BW”).
Dankzij het gebruik van MW-schakels heeft deze masterlink-assemblage grotere binnenafmetingen dan de VW-viersprong masterlink-assemblage, waardoor ze ook kan worden gebruikt voor een maat grotere kraanhaken.
Zie de onderstaande tabel voor de maximale kraanhaakafmetingen volgens DIN 15401 en DIN 15402.
| Code | Bestaande uit | Laadvermogen 0°-45° (kg) | Past op enkele haak volgens DIN 15401 nr. | Past op dubbele haak volgens DIN 15402 nr. |
| VMW 6 | MW 18 + 2 BW 13 | 4200 | 6 | 8 |
| VMW 7/8 | MW 22 + 2 BW 16 | 6600 | 10 | 12 |
| VMW 10 | MW 26 + 2 BW 20 | 10100 | 10 | 12 |
| VMW 13 | MW 32 + 2 BW 22 | 14700 | 12 | 16 |
| VMW 16 | MW 36 + 2 BW 26 | 21200 | 20 | 25 |
| VMW 19/20 | MW 56 + 2 BW 32 | 34100 | 50 | 63 |
| VMW 22 | MW 56 + 2 BW 36 | 40000 | 50 | 63 |

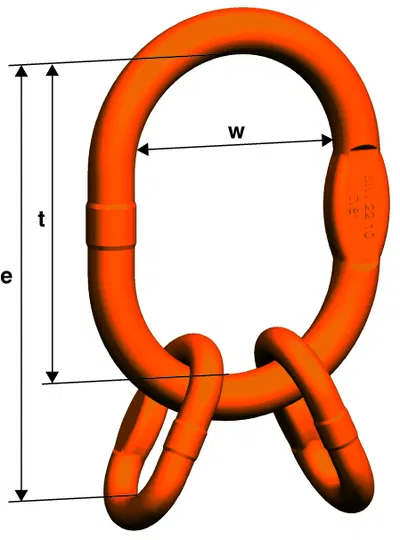

| Code | e (mm) | d (mm) | t (mm) | w (mm) | s (mm) | d1 (mm) | t1 (mm) | w1 (mm) | Gewicht (kg/pc.) |
| VMW 6 | 214 | 19 | 160 | 95 | 14 | 13 | 54 | 25 | 2,43 |
| VMW 7/8 | 240 | 23 | 170 | 105 | 17 | 17 | 70 | 34 | 2,4§ |
| VMW 10 | 275 | 27 | 190 | 110 | 20 | 20 | 85 | 40 | 4,01 |
| VMW 13 | 345 | 33 | 230 | 130 | 26 | 23 | 115 | 50 | 7,1 |
| VMW 16 | 415 | 38 | 275 | 150 | 29 | 27 | 140 | 65 | 11,3 |
| VMW 19/20 | 500 | 56 | 350 | 250 | 46 | 33 | 150 | 70 | 28,3 |
| VMW 22 | 520 | 56 | 350 | 250 | 46 | 36 | 170 | 75 | 30,22 |
