VMXKW 1 Clevis master set
- Toepassing: MW-topring en één ingelaste XKW-verkorthaak
- Breedte ring: 70 – 110 mm
- WLL: 1.400 – 10.000 kg
Offerte
Vraag gerust vrijblijvend een offerte aan.
Kenmerken:
De haak fungeert zowel als verbindingsschakel als verkortelement, wat een eenvoudige montage en demontage door een vakbekwaam persoon mogelijk maakt, zonder speciaal gereedschap.
Deze masterset bestaat uit een MW-topring en een ingelaste XKW-verkorthaak en is bedoeld voor het samenstellen van éénsprong-kettingsamenstellingen (I-sprong) binnen het geassembleerde systeem.
De set is standaard voorzien van CE-markering en wordt geleverd met een volledige gebruikshandleiding. De koppelpen en borgpen zijn verkrijgbaar als KBSW-reserveonderdelenset.
| Code | Limiet werklast | For chain diameter | Fits on single hook acc. DIN 15401 no. | Fits on double hook acc. DIN 15402 no. |
| VMXKW 1-5/6 | 1,400 | 6 | 4 | 5 |
| VMXKW 1-7 | 1,900 | 7 | 4 | 5 |
| VMXKW 1-8 | 2,500 | 8 | 5 | 6 |
| VMXKW 1-10 | 4,000 | 10 | 6 | 8 |
| VMXKW 1-13 | 6,700 | 13 | 10 | 12 |
| VMXKW 1-16 | 10,000 | 16 | 10 | 12 |

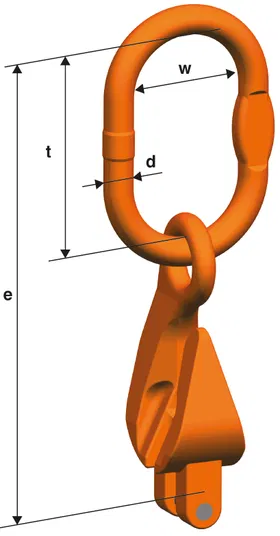

| Code | e (mm) | d (mm) | t (mm) | w (mm) | s (mm) | t1 (mm) | Gewicht (kg/pc.) |
| VMXKW 1-5/6 | 204 | 14 | 120 | 70 | 10 | 84 | 0.74 |
| VMXKW 1-7 | 242 | 14 | 12à | 70 | 10 | 122 | 1.06 |
| VMXKW 1-8 | 262 | 16 | 140 | 80 | 13 | 122 | 1.30 |
| VMXKW 1-10 | 321 | 19 | 160 | 95 | 14 | 161 | 2.34 |
| VMXKW 1-13 | 373 | 23 | 170 | 105 | 17 | 203 | 4.39 |
| VMXKW 1-16 | 425 | 27 | 190 | 110 | 20 | 235 | 7.45 |
