VSAW 1 Samenstel
- Type: VSAW 1
- Diameter: 250mm
- WLL: 10.000 tot 40.000 kg
- Varia: Ideaal als masterlink assemblage haken tot nr.50/100 en 63/125
Offerte
Vraag gerust vrijblijvend een offerte aan.
Deze masterlink-assemblage wordt gebruikt voor de vervaardiging van 1-sprongstroppen in het gemonteerde of gelaste systeem, en ook voor de productie van zeer korte samenstellingen. De extra grote inwendige ringafmetingen zijn geschikt voor enkele haken volgens DIN 15401 nr. 50/100 en voor dubbele haken volgens DIN 15402 nr. 63/125.
Een afgeplatte ringsectie zorgt voor universele aanpassingsmogelijkheden, die ook uitgebreid worden beschreven in de volledige gebruikshandleiding. De assemblages zijn vervaardigd volgens EN 1677-4 met mechanische waarden volgens G10 en zijn voorzien van een CE-markering voor gecertificeerde kwaliteit.
Een eenvoudig voorbeeld van uitmuntendheid.
Deze masterlinks maken het mogelijk om uiterst korte samenstellingen te creëren, wat de overgang van een grote naar een kleinere kraanhaak vergemakkelijkt.
Ideaal voor het samenstellen van 1-sprong kettingstroppen in het gemonteerde of gelaste systeem, met een draagvermogen tot 40.000 kg.
Extra grote inwendige ringafmetingen, geschikt voor enkele haken volgens DIN 15401 nr. 50/100 of dubbele haken volgens DIN 15402 nr. 63/125, vormen een extra onderscheidend kenmerk.
De afgeplatte ringsectie biedt universele aanpassingsmogelijkheden, zoals beschreven in de volledige gebruikshandleiding.
Vervaardigd volgens EN 1677-4 met mechanische waarden volgens G10 en voorzien van CE-markering voor gecertificeerde kwaliteit.
| Code | Bestaande uit | Limiet werklast (kg) | Past op enkele haak volgens DIN 15401 nr. | Past op dubbele haak volgens DIN 15402 nr. |
| VSAW 1-10/13 | SAW 32+BW 20 | 10000 | 50 | 63 |
| VSAW 1-16 | SAW 32 | 10000 | 50 | 63 |
| VSAW 1-19 | SAW 40 | 16000 | 50 | 63 |
| VSAW 1-22 | SAW 4( | 22400 | 50 | 63 |
| VSAW 1-26 | SAW 50 | 33600 | 50 | 63 |
| VSAW 1-32 | SAW 56 | 40000 | 50 | 63 |
| VSAW 1-32 / 320 | SAW 60 | 40000 | 100 | 125 |

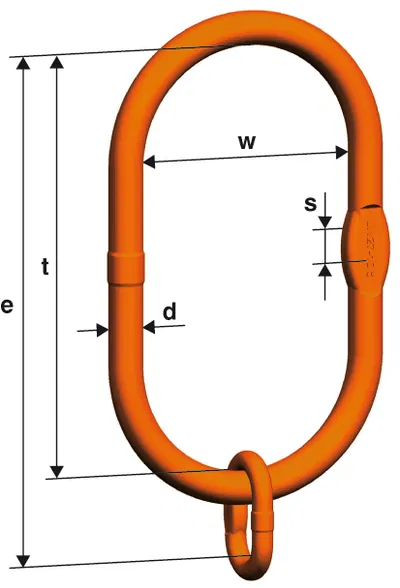

| Code | e (mm) | d (mm) | t (mm) | w (mm) | s (mm) | d1 (mm) | t1 (mm) | w1 (mm) | Gewicht (kg/pc.) |
| VSAW 1-10/13 | 585 | 33 | 500 | 250 | 26 | 20 | 85 | 40 | 10,00 |
| VSAW 1-16 | 500 | 33 | 500 | 250 | 26 | – | – | – | 9,32 |
| VSAW 1-19 | 460 | 40 | 460 | 250 | 32 | – | – | – | 13,12 |
| VSAW 1-22 | 500 | 45 | 500 | 250 | – | – | – | – | 17,80 |
| VSAW 1-26 | 460 | 50 | 460 | 250 | 43 | – | – | – | 20,98 |
| VSAW 1-32 | 460 | 56 | 460 | 250 | – | – | – | – | 26,68 |
| VSAW 1-32 / 320 | 800 | 60 | 800 | 320 | 54 | – | – | – | 48,00 |
